太田川東部浄化センター　エアレーション沈砂池棟 - 公益財団法人　広島県下水道公社

浄化センターの紹介profile

太田川東部浄化センター

エアレーション沈砂池棟

エアレーション沈砂池棟(ちんさちとう)
	下水に空気のあわを送りこみながら、そのなかの重い砂だけを沈めて取り除く施設です。
エアレーション沈砂池（ふたをした状態）
	エアレーション沈砂池は、水の流れが非常に速く危険なので、常時ふたをしています。

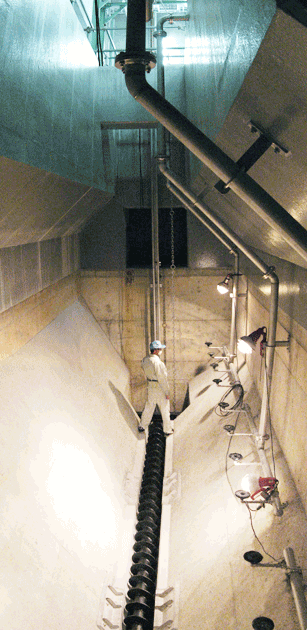

エアレーション沈砂池の中（下水の入ってない時）

エアレーション沈砂池は、船底のようなＶ字型の水路になっています。
下水は向うから手前にむかって流れます。
右下に並んでいる丸いものは、空気の泡を出す装置です。
中央下には、砂をピットまで運ぶスクリューコンベアーが設置されています。
人が立っている向うには運ばれた砂が落ちるピットがあり、底には揚砂ポンプが設置してあります。

池底に設置されたスクリューコンベア
